高含水原料の篩分けに最適。
目詰まりが少なく、粉の居付きが少ないロールスクリーン。
コンパクトなプラント設計が可能です。
スクリーン方式の粉分の多いものから、原石を回収することは、これまで非常に困難とされていました。たとえば、網やバー(Bar)を使用したスクリーンの場合、フルイ目がすぐに詰まってしまったからです。そこで、フルイ分けを行う部分に回転するロールを使用し、なおかつ、ロール間への目詰まりを防止するための独特のクリーナを接着したのが、このロールスクリーンです。これにより、従来は困難とされていた泥分や表土、建設残土などのフルイ分けを行なえるようになり、後段のプラントの安定操業を実現したのです。
特長
●目詰まりが少ない
排出側に近づくにつれ、ロールの回転数が速くなるよう設計しています。これにより、ロール間に原料がはさまっても、回転するロールが原料を跳ね上げて、目詰まりを防ぎます。
|
●粉の居付が少ない |
|
●大量処理が可能
ロールの回転によって原料を移動（移送）させるため、つねにふるい分けられながら移動していくことになります。しかも、排出側のロールは回転が速いために、均等なふるい分けを行うことができます。これにより大量処理を可能にし、しかも泥分を多く含む原料のふるい分けも可能にしました。プラント自体もコンパクトに設計することができます。
|
●メンテナンス性がよい |
|
●低振動・低騒音
基本的な構造として振動機構の必要がなく、架台設計の際に軽量化することができます。しかも、網と原料とがたたき合う音や振動によって生じる音もありません。なお、ふるい分け条件によっては、発振機構を付加しますが、極めて小さな振動条件であるため、従来のスクリーンより軽量に設計することができます。
外形寸法図
| 型式 | A | B | C | D | E | F | 電動機 kw |
|---|---|---|---|---|---|---|---|
| RS-136 | 2430 | 1830 | 1600 | 250 | 900 | 1150 | 3.7 |
| RS-138 | 3005 | 2415 | 2150 | 250 | 900 | 1150 | 3.7 |
| RS-148 | 3005 | 2415 | 2150 | 250 | 1200 | 1450 | 3.7 |
| RS-1410 | 3580 | 2990 | 2700 | 250 | 1200 | 1450 | 3.7 |
| RS-1510 | 3580 | 2940 | 2700 | 300 | 1500 | 1770 | 5.5 |
| RS-1512 | 4280 | 3640 | 3400 | 300 | 1500 | 1770 | 5.5 |
1.上記寸法は、多少変更することがあります。
2.上記寸法以外のものも製作可能。
3.振動フィーダタイプも製作可能。
用途
●泥分が付着した岩石の処理

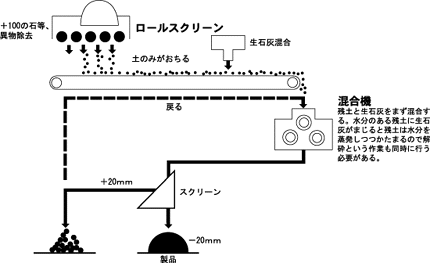

建設残土処理フロー図
|
|
|
